什么是氮化鎵？氮化鎵何以占據C位？

氮化鎵，分子式GaN，英文名稱Gallium nitride，是氮和鎵的化合物，是一種直接能隙（direct bandgap）的半導體，自1990年起常用在發光二極管中。此化合物結構類似纖鋅礦，硬度很高。氮化鎵的能隙很寬，為3.4電子伏特，可以用在高功率、高速的光電元件中，例如氮化鎵可以用在紫光的激光二極管，可以在不使用非線性半導體泵浦固體激光器（Diode-pumped solid-state laser）的條件下，產生紫光（405nm）激光。

氮化鎵自出生以來南征北戰，無論是PK碳化硅（SiC）還是吊打砷化鎵（GaAs），作為第三代半導體材料的GaN優勢凸顯。由于禁帶寬度大、導熱率高，GaN器件可在200℃以上的高溫下工作，能夠承載更高的能量密度，可靠性更高；其較大的禁帶寬度和絕緣破壞電場，使得器件導通電阻減少，有利于提升器件整體的能效；且電子飽和速度快，以及較高的載流子遷移率，可讓器件高速地工作。

同為第三代半導體材料，相比于SiC，GaN之所以更受寵主要是兩個因素：

（1）GaN在成本控制方面顯示出了更強的潛力。目前主流的GaN技術廠商都在研發以Si為襯底的GaN的器件，來替代昂貴的SiC襯底。有分析預測，到2019年GaN MOSFET的成本將與傳統的Si器件相當，并且GaN技術對于供應商來說是一個非常有吸引力的市場機會，它可以向它們的客戶提供目前半導體工藝材料可能無法企及的性能。

（2）再者，由于GaN器件是個平面器件，與現有的Si半導體工藝兼容性強，這使其更容易與其他半導體器件集成。

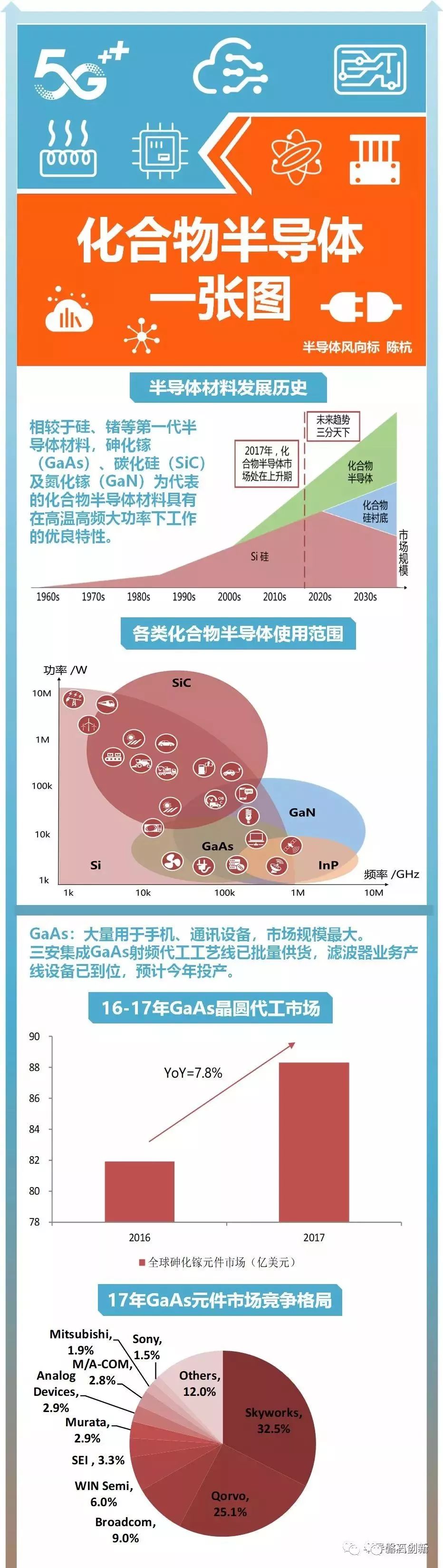

Yole Developpement功率電子暨化合物半導體事業單位經理PierricGueguen認為，碳化硅主要適用于600V以上的高功率應用，氮化鎵則適用于200~600V中功率應用。根據Yole的預測，到2020年氮化鎵將進一步往600~900V發展，屆時GaN勢必會與碳化硅產生競爭關系。

2014年，日本名古屋大學和名城大學教授赤崎勇、名古屋大學教授天野浩和美國加州大學圣塔芭芭拉分校教授中村修二因發明藍光LED而獲的當年的諾貝爾物理獎。其中氮化鎵正是推動了藍光LED向前發展的重要新型材料。至此，氮化鎵在確立了其在光電領域的重要地位。

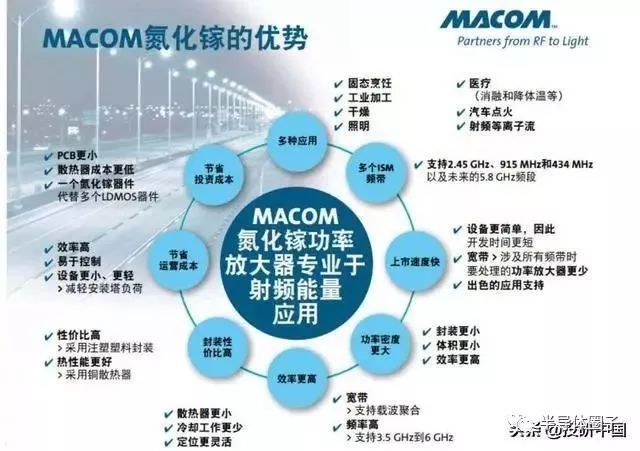

除了LED，氮化鎵也被使用到了功率半導體與射頻器件上。基于氮化鎵的功率芯片正在市場站穩腳跟。氮化鎵(GaN)功率半導體技術和模塊式設計的進步，使得微波頻率的高功率連續波(CW)和脈沖放大器成為可能。

中國積極布局第三代半導體材料

最近幾年，我國正在大力發展集成電路產業，第三代半導體作為下一代電子產品的重要材料和元件，自然也受到了重點關注。

2015年5月，國務院印發了《中國制造2025》。其中，4次提到了以碳化硅、氮化鎵為代表的第三代半導體功率器件。

2016.09科技部立項國家重點研發計劃“戰略性先進電子材料”重點專項---面向下一代移動通信的GaN基射頻器件關鍵技術及系統應用”， 該項目旨在針對5G通信需求，建立開放的工藝代工線，實現從高效率器件到超寬帶電路設計等系列自主可控的GaN基射頻器件和電路成套技術；建立“產學研用”協同創新產業鏈，實現GaN器件與電路在通信系統的應用，推動我國第三代半導體在射頻功率領域的可持續發展。

2018年7月，國內首個《第三代半導體電力電子技術路線圖》正式發布。路線圖主要從襯底/外延/器件、封裝/模塊、SiC應用、GaN應用等四個方面展開論述，提出了中國發展第三代半導體電力電子技術的路徑建議和對未來產業發展的預測。

到目前為止，國內已有四條4/6英寸SiC生產/中試線和三條GaN生產/中試線相繼投入使用，并在建多個與第三代半導體相關的研發中試平臺。

在GaN襯底方面，國內已經小批量生產2英寸襯底，具備4英寸襯底生產能力，并開發出6英寸襯底樣品。國內可提供相關產品的企業有：納維科技、中鎵半導體。

那么國內都有哪些氮化鎵的供應商？

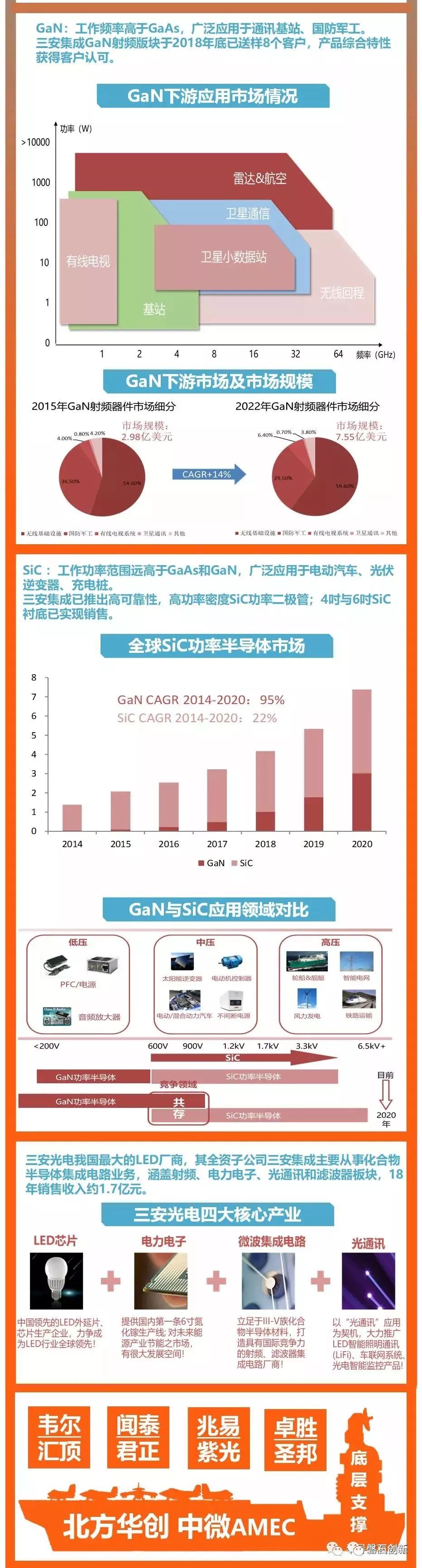

根據RESEARCH AND MARKETS發布的“氮化鎵半導體器件市場2023年全球預測”稱，氮化鎵器件市場預計將從2016年的165億美元，增長至2023年的224.7億美元，年復合增長率為4.51%。GaN產業鏈包括上游的材料（襯底和外延）、中游的器件和模組、下游的系統和應用。在國內GaN逐步擴大的市場帶動下，上、中、下游各環節均開始出現大批廠商。

GaN襯底供應商

1 納維科技

2 東莞中鎵

GaN外延供應商

3 蘇州晶湛

4 聚能晶源

5 世紀金光

GaN射頻器件供應商

6 中晶半導體

7 英諾賽科

8 三安集成

9 蘇州能訊

GaN電子電力器件供應商

10 江蘇能華

11 江蘇華功

12 大連芯冠

13 蘇州捷芯威

GaN功率器件供應商

14 華潤微電子

15 杭州士蘭微

GaN光電供應商

16 三安光電

17 中蕊光電

18 聚芯光電

19 晶能光電

GaN代工供應商

20 海威華芯

氮化鎵的難度比外界想象的大很多，國內氮化鎵材料的發展難題主要有以下幾點：

一是在技術上，寬禁帶功率半導體面臨的技術難題很多，如襯底材料的完整性、外延層及歐姆接觸的質量、工藝穩定性、器件可靠性以及成本控制等，寬禁帶功率半導體產業化的難度比外界想象的要大很多。

二是在生態環境假設上。5G移動通信、電動汽車等是寬禁帶半導體產業最具有爆發性增長潛力的應用領域，國內在產業生態的成熟度上與國外的差距還比較明顯，落后程度更甚于技術層面的落后程度。產業鏈上下游協同不足，尚未解決材料“能用-可用-好用”發展過程中的問題和障礙。

雖然目前我國在一些GaN領域取得了關鍵性突破，但是與國際領先水平相比，我國在第三代半導體襯底、外延材料、器件的整體技術水平落后3年左右。在GaN領域缺少原始創新的專利，仍需要積極引進國外優秀技術人才，多方面借鑒國外發展經驗，逐步提升國內技術水平。

GaN作為新一代半導體材料，對于芯片和器件的制備，半導體行業特點突出，是否具備高良率，是否具備商業化價值是衡量企業的另一關鍵要素。國內要想發展GaN，就要依靠自主研發，實現技術突破。當前我國第3代半導體材料研發與國外差距不大，如果通過產業鏈協同創新，完全有可能實現彎道超車，打破半導體產業受制于人的被動局面。
