碳化硅與空調行業碰撞出的“火花”

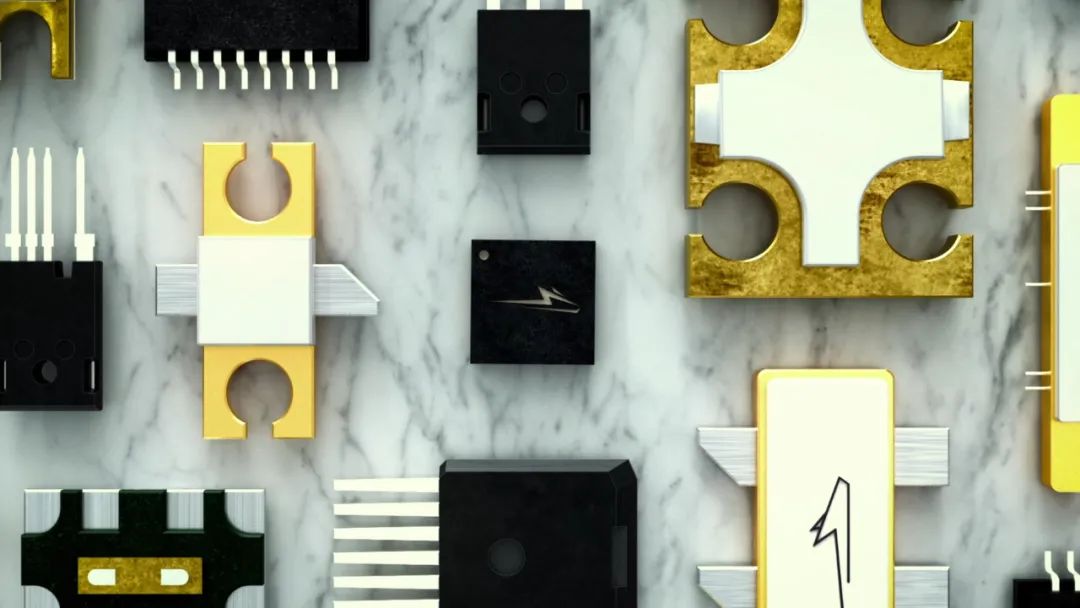

碳化硅作為綜合性能最好、商品化程度最高、技術最成熟的第三代半導體材料，目前已經在5G通信、PD快充、新能源汽車等新興領域嶄露頭角。

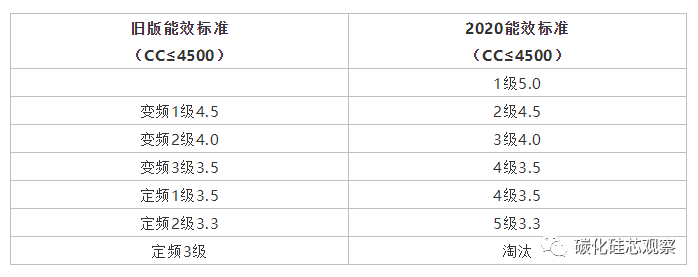

在家電行業，特別是空調市場，隨著2020年新能效標準的實施，變頻空調占據市場絕對主導地位，提高家電能效成為家電技術重要的發展方向，第三代半導體碳化硅制做的高溫、高頻、大功率、高壓器件技術成為熱點。





目前家電行業需要的碳化硅功率器件主要有兩類，一類是碳化硅肖特基二極管，一類是碳化硅MOSFET。碳化硅肖特基二極管主要用于功率因數校正電路 PFC，碳化硅MOSFET則是用于電機驅動等。



據了解，為了進一步減小電抗體積，優化整體結構，提高系統的效率，變頻空調PFC頻率已由目前主流的40kHZ，向70kHZ、80kHZ甚至更高的頻率設計。由于普通的肖特基二極管電壓最高250V，滿足不了空調的高壓要求，碳化硅肖特基二極管則可以滿足這一需求。



據陳秋明介紹說：“空調是目前 Wolfspeed 在電子和電力行業主要耕耘且有一定應用成果的領域。Wolfspeed 碳化硅（SiC）二極管已經應用于家用和商用空調行業，相比于傳統的快恢復二極管，Wolfspeed 碳化硅二極管擁有更好的系統優勢，在空調行業的需求正在持續擴大。另外，在空調壓縮機的驅動上，目前已經有客戶在使用 Wolfspeed 碳化硅 MOSFET 替代原有的 IGBT 方案，以實現更高的效率和功率密度。”

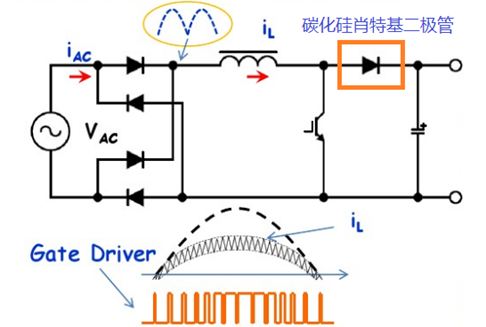

談到碳化硅技術應用于空調的優勢，陳秋明以目前市場上的 3HP 空調為例進行介紹。他告訴記者，目前 3HP 空調在 AC/DC 部分采用的是傳統的 PFC Boost 方案。由于碳化硅二極管的反向恢復幾乎為零且不受溫度影響，可以實現更低的開關損耗、更高的效率、更低的尖峰電壓和振鈴時間。



其中，碳化硅技術更高的效率，可以減少空調散熱器的尺寸和熱管理的成本；更高的開關頻率，可以降低磁性元件的成本和尺寸，實現更高的功率密度；低電磁干擾則可以降低電磁干擾濾波器的成本和解決電磁干擾的研發成本。碳化硅的這些優勢，最終幫助客戶實現更低的系統成本和更優的系統性能。

得益于碳化硅技術的突出優勢，目前，碳化硅二極管在空調行業的需求正處于爬坡階段。“未來幾年，碳化硅產品在頭部空調制造商或者其 OEM 制造商的應用滲透率會越來越高。Wolfspeed 碳化硅產品在空調行業也將隨之實現快速增長。”陳秋明非?？春锰蓟杓夹g(shù)在空調行業的應用前景。



 國內企業在家電領域進展



2019年3月，美的集團曾宣布與三安光電全資子公司三安集成電路戰略合作，雙方將共同成立“第三代半導體聯合實驗室”，共同推動第三代半導體功率器件的創新發展，加快國產芯片導入白色家電行業。

據了解，美的集團一直在積極尋找第三代半導體在白電領域替代方案的國內供應商，以及導入第三代半導體的新型應用場景。美的集團選擇與三安集成電路戰略合作，主要是看重三安集成電路在化合物半導體領域的優勢。未來雙方合作方向?qū)⒕劢乖贕aN（氮化鎵）、SiC（碳化硅）半導體功率器件芯片與IPM（智能功率模塊）的應用電路相關研發，并逐步導入白色家電領域。



據三安集成稱：已有空調廠家開始選用三安的碳化硅二極管，該產品比普通硅快回復二極管具有更小的正向?qū)▔航?，更高的耐溫及高溫穩定性，PFC效率能提升0.7 ~ 1個百分點，由于碳化硅二極管反向恢復時間很短，減輕了加在IGBT上的漏電流，使IGBT溫度降低約2℃～3℃，提升了系統整體性能和可靠性。

無橋圖騰柱PFC因其良好的高效率，電路簡單，EMI特性好，受到業界的追捧，第三代寬禁帶器件，如碳化硅，由于開關速度快，導通損耗小，耐壓高，無反向恢復時間和高穩定性的特點，可以將圖騰柱PFC電路的優勢最大的發揮出來。

 廣闊的市場空間



雖然相比傳統硅技術，碳化硅材料具備優異的物理特性，但在制造和生產工藝上相比硅具有更嚴格的要求，而且成本會更高。家電行業一直以來對成本的要求非常嚴格，目前，碳化硅技術在其他家電產品領域更多的還是處于推廣階段。



目前可以說碳化硅功率器件在家電上的應用還局限于空調，但是空調成為家電行業“認識”碳化硅技術的一個“窗口”。



三安集成市場銷售負責人說ye曾表示：“事實上，2020年7月1日起實行新能效標準以來，空調對能效要求更高，進一步增加了碳化硅功率器件在空調上的應用機會。“目前，主流空調廠商都有在布局碳化硅項目，合作需求會進一步擴大。”



同時，家電行業不只是空調變頻化，能效水平需要提升，洗衣機、冰箱等都在加速變頻化，能效提升也是產品升級的重要指標。因此，碳化硅技術在家電行業的應用前景將非常廣闊。



據陳秋明介紹，隨著各國頒布更高的能效規范，在家電領域，除了碳化硅二極管有潛在的市場機會，一些追求更高效率和更高功率密度的空調、電視機會采用目前最高效的基于碳化硅 MOSFET 的無橋圖特柱 PFC 的方案。



目前，Wolfspeed 已經與各大家電廠商接觸，并積極推廣 Wolfspeed 碳化硅二極管、碳化硅 MOSFET 和 RF GAN。其中，在電視機領域，Wolfspeed 已經和重點客戶合作應用碳化硅 MOSFET 和碳化硅二極管。“同時，Wolfspeed 不僅與家電企業進行合作，也與其相關的 OEM 廠商合作開發使用碳化硅器件的產品，讓他們體驗更優秀的性能和產品。”陳秋明強調。
