在傳統的Si功率器件工藝中，高溫?cái)U(kuò)散和離子注入是最主要的摻雜控制方法，兩者各有優缺點。一般來講，高溫?cái)U(kuò)散工藝簡單，設備便宜，摻雜分布輪廓是等向性的，并且高溫?cái)U(kuò)散工藝引入的晶格損傷低。而離子注入工藝復雜設備昂貴，但是它可以獨立控制摻雜元素的濃度和結深，雖然它也會給襯底引入大量的點缺陷和擴展缺陷。

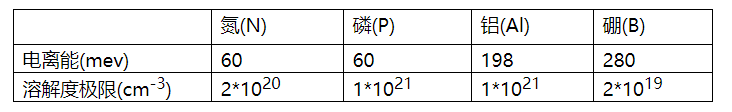

SiC功率器件摻雜工藝中，常用的摻雜元素有：N型摻雜，氮(N)元素和磷(P)元素；P型摻雜，鋁(Al)元素和硼(B)元素，它們的電離能和溶解極限請見表1.

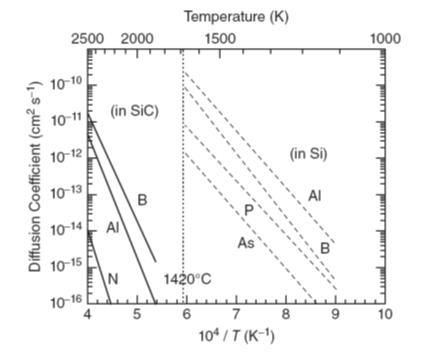

圖1是SiC和Si中主要摻雜元素的擴散系數隨溫度變化圖[1]。摻雜元素在Si中的擴散系數比較高，所以在1200℃左右就可以實現高溫?cái)U(kuò)散摻雜。與Si中擴散系數相比，鋁元素、硼元素和氮元素在SiC中的擴散系數都很低，圖1沒有列出SiC中磷(P)元素的擴散系數，有報道在2200℃下磷的擴散系數為4.18*10-19 cm2/s[2]。所以SiC中需要2000℃以上的極高溫度才能得到合理的擴散系數，而如此的高溫?cái)U(kuò)散會帶來多種問題：高溫引入多種擴散缺陷會惡化器件的電學性能，無法使用常見的光刻膠作為掩膜等。所以離子注入工藝成為了SiC摻雜的唯一選擇。
離子注入過程中，離子因?yàn)榕c襯底晶格原子碰撞逐漸失去能量，同時會將能量轉移給碰撞原子。這些轉移的能量會使碰撞原子從晶格的束縛能中釋放出來。這些獲得自由的原子在襯底內繼續運動，并會與其他的晶格原子繼續碰撞，將其他原子從晶格中碰離出來。這些過程將持續進行，直到?jīng)]有任何一個自由原子有足夠的能量把其他晶格原子釋放出來為止[3]。因?yàn)殡x子注入過程中離子總數非常大，以至于襯底中靠近表面部分造成大量的晶格損傷，損傷的效應與劑量、能量等離子注入?yún)?shù)有關系，一般來說會隨著劑量與離子能量的增大而增大。如果注入的劑量過高，靠近襯底表面的離子射程內，襯底的晶體結構會完全破壞而變成非晶態。這種晶格損傷必須在熱退火過程中修復成單晶結構并激活摻雜物。
高溫退火過程中，原子可以從熱能中獲得能量并進行快速熱運動。當運動到單晶晶格位置中具有最低自由能，它就會停留在此位置。所以被破壞的非晶態中的碳化硅與摻雜原子，將在靠近襯底界面位置，通過落入晶格位置并且被晶格能束縛后完成了單晶結構構建。這樣晶格修復和提高電激活率是在退火過程中同時完成的。

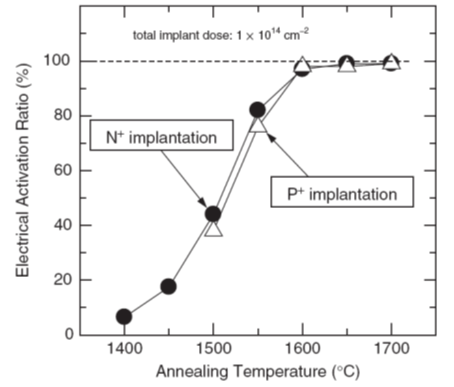

有研究報道了在SiC中摻雜元素的激活率與退火溫度的關系，請見圖2。其中外延層和襯底均為N型，在外延層上分別注入氮元素和磷元素，注入深度0.4微米，總注入劑量為1*1014cm-2,摻雜原子濃度為2*1018cm-3。從圖2可以看出氮元素在1400℃退火后激活率小于10%；在1600℃退火可以達到激活率90%。磷元素的情況類似，只有退火溫度達到1600℃時，電激活率才能達到90% [4]。
離子注入過程中，離子因?yàn)榕c襯底晶格原子碰撞逐漸失去能量，同時會將能量轉移給碰撞原子。這些轉移的能量會使碰撞原子從晶格的束縛能中釋放出來。這些獲得自由的原子在襯底內繼續運動，并會與其他的晶格原子繼續碰撞，將其他原子從晶格中碰離出來。這些過程將持續進行，直到?jīng)]有任何一個自由原子有足夠的能量把其他晶格原子釋放出來為止[3]。因?yàn)殡x子注入過程中離子總數非常大，以至于襯底中靠近表面部分造成大量的晶格損傷，損傷的效應與劑量、能量等離子注入?yún)?shù)有關系，一般來說會隨著劑量與離子能量的增大而增大。如果注入的劑量過高，靠近襯底表面的離子射程內，襯底的晶體結構會完全破壞而變成非晶態。這種晶格損傷必須在熱退火過程中修復成單晶結構并激活摻雜物。
高溫退火過程中，原子可以從熱能中獲得能量并進行快速熱運動。當運動到單晶晶格位置中具有最低自由能，它就會停留在此位置。所以被破壞的非晶態中的碳化硅與摻雜原子，將在靠近襯底界面位置，通過落入晶格位置并且被晶格能束縛后完成了單晶結構構建。這樣晶格修復和提高電激活率是在退火過程中同時完成的。
有研究報道了在SiC中摻雜元素的激活率與退火溫度的關系，請見圖2。其中外延層和襯底均為N型，在外延層上分別注入氮元素和磷元素，注入深度0.4微米，總注入劑量為1*1014cm-2,摻雜原子濃度為2*1018cm-3。從圖2可以看出氮元素在1400℃退火后激活率小于10%；在1600℃退火可以達到激活率90%。磷元素的情況類似，只有退火溫度達到1600℃時，電激活率才能達到90% [4]。
摻雜元素的結深和摻雜濃度是離子注入工藝最要的因素，它直接決定了后續器件的電學性能，必須要嚴格控制。二次離子質譜分析(SIMS)和擴散電阻探針技術(SRP)，都可以用來測量離子注入后的摻雜元素的結深和摻雜濃度。SIMS測試的是元素濃度分布，與該元素是否被激活無關；SRP技術測試的就是激活后的雜質對電阻的影響，更能直接反應出激活后的雜質的電學特性?？紤]到SiC中尤其是鋁元素在重?fù)诫s中只有部分被激活，所以SRP技術更適合測試離子注入后的摻雜元素的結深和摻雜濃度。
針對該應用，SEMILAB公司推出了SRP-2100i設備。該設備內置了樣品的研磨角裝置和自動對齊樣品放置的視覺系統，提供了前所未有的自動化水平，使數據更易于獲取減少了對操作者的依賴；同時該設備還引入了PCIV技術來克服4H-SiC的高肖特基勢壘的問題。SRP-2100i設備的實物圖和測量原理示意圖見圖4。
SRP是破壞性測試方法需要裂片來完成測試，量產線中不能用該方法作為在線監控手段。但是考慮到SiC的高禁帶帶寬、高肖特基勢壘和高硬度特點，Si行業普遍使用的探針?lè)ê蚐EMILAB公司開發的非接觸光學調制反射法（PMR）等檢測手段都無法使用。所以目前量產的工廠中，沒有在線監控離子注入工藝后的SiC產品片，而是使用Si片來監控離子注入的工藝穩定性。通過定期測試離子注入并退火后的Si片的表面方阻(Rs)，來進行日常監控從而確定SPC的控制范圍。表面方阻(Rs)的測試的方法有四探針?lè)?4PP)和結光電壓法(JPV)，四探針?lè)ㄐ枰结樅凸杵砻娼佑|，但是操作和校準都很簡單；結光電壓法不需要和硅片表面接觸，但是需要使用四探針的測試數據來完成校準。兩種測試方法各有優缺點，SEMILAB公司的RT-2201設備把兩種測試技術集成在了同一個探頭內，可以更方便用戶來自由切換。圖5是RT-2201設備圖和兩種測試方法對比的相關性數據。
如上文所述，對于N型和P型的SiC離子注入工藝，后續退火溫度需要1600℃以上。但是如此高溫下SiC表面會發生Si析出使表面石墨化，使得表面變得粗糙，導致后續工藝無法進行。經過實驗發現：用合適的材料覆蓋離子注入表面后再進行退火，可以有效地抑制這一現象。表面覆蓋SiO2, Si3N4, 碳等薄膜都可以改善高溫退火帶來的表面粗糙化問題。在這些薄膜中碳薄膜改善效果最好，并在SiC功率器件量產線中得到應用。

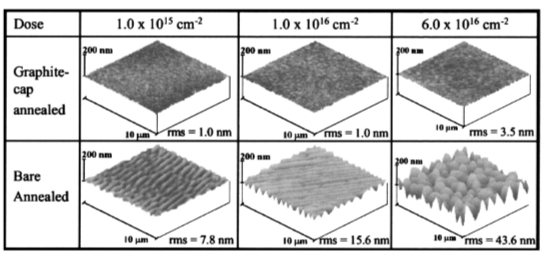

SiC樣品經過磷元素離子注入，分別在有碳膜覆蓋和無碳膜覆蓋情況下完成1600℃高溫退火工藝，測試的表面粗糙度數據對比見圖6。在注入劑量1.0*1015-6.0*1016cm-2范圍內，在有碳膜保護的情況下，粗糙度rms比無碳膜保護情況下改善了8-16倍[6]。
碳膜覆蓋層一般使用PVD方法生長，厚度一般取決于退火時間，現在器件量產線中的碳膜厚度為50-100nm。退火完成后，碳膜層可以通過等離子體等工藝去除。目前碳膜厚度的監控手段為全光譜橢偏儀。
對于全光譜橢偏儀最常見的可見光范圍(300-900nm)來說，SiC襯底的透過率很高。因?yàn)槠胀E偏儀的光斑為~1mm量級，SiC襯底厚度只有350um左右，入射光會穿透襯底在襯底背面進行二次反射，該二次反射光會干擾上表面的反射光。為了保證測試的準確性，需要減小橢偏儀光斑的尺寸。
SEMILAB公司推出的最新一代uSE2200 全光譜橢偏儀光斑只有40um，并且成功開發出了針對碳膜的光學模型[7]，成為了SiC器件工廠在線監控碳膜層厚度的重要工具。圖7是該設備的實物圖和SiC襯底上9點碳膜厚度mapping圖。
