2021年Mini LED迎來規模商業化元年，全球面板和電子產品終端巨頭紛紛推出采用Mini LED背光產品。根據Arizton數據顯示，全球Mini LED市場規模將由 2021年的1.5億美元增長至2024年的23.2億美元，2021-2024年CARG為 149.2%。國內Mini LED市場規模將由2019年的16億元增長至2026年的400億元，2019-2026年CARG為58.4%。

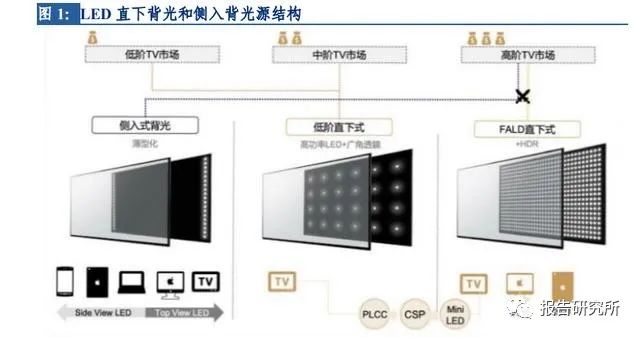

Mini LED相較于傳統顯示而言，顯示效果更加細膩、亮度更高。Mini LED背光顯示屏的技術指標主要分為高度、對比度、色域、OD（optimal distance）值等。亮度方面，散Mini LED可以實現高亮度（＞1000nit）；對比度方面，Mini LED通過精細的Local Dimming可以實現超高對比度(1000000:1)；分區方面，傳統直下式背光是百級分區為主，而Mini LED背光躍升為千級分區為主。OD值方面，普通電視OD值在20~30mm左右，而Mini LED電視可做到 0 OD。

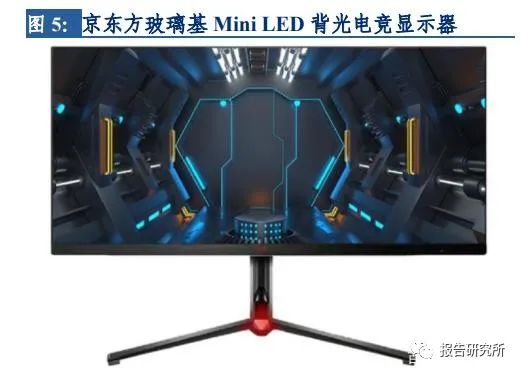

從產品投放市場的進度觀察，海內外大廠持續推出全新Mini LED背光新品，推廣者覆蓋整機廠商和LCD顯示屏廠商。Mini LED背光已成為顯示產業創新發展的一大共識。在LCD顯示屏環節，京東方采用玻璃基AM驅動技術，發布75英寸、86英寸電視背光產品、34英寸顯示器背光產品，P0.9顯示產品實現全球首發。TCL也于近期發布了搭載Mini LED背光顯示技術的X11系列領曜QD-Mini LED智屏電視。其中，旗艦款TCL X11 65英寸版/75 英寸版/85英寸版售價分別為13999元/17999元/27999元。旗艦TCL X11采用Mini LED面板和QLED技術，支持2304分區量子點控光，并配備了576顆背光驅動芯片，全面提升了畫質對比度和精細度。此外，TCL QD-Mini LED的戰略目標為未來三年TCL大尺寸銷量中QD-Mini LED滲透率超過60%。TCL持續在高端Mini LED TV進行戰略布局，有望帶動Mini LED產業快速發展。

在整機環節，蘋果、華為、三星、聯想、海信等終端廠家加大Mini LED投放力度，紛紛推出相應Mini LED顯示產品，其產品遍布PC、Pad、TV、VR、汽車等各個領域，Mini LED產品在整機端快速滲透。



當前Mini LED背光已經成為L(zhǎng)CD產業的突破口，是傳統LCD顯示重要的技術升級賽道， 已成為L(zhǎng)ED產業下一個增長點。目前Mini LED背光市場已經正式起量，從下游應用分布來看，TV 和筆電市場將大力推動Mini LED需求擴容。以 Mini LED 背光電視為例，據LEDinside統計，2021年電視整體出貨量為2.1億臺，其中Mini LED電視出貨量為210萬，其中三星出貨量為150萬臺，國產Mini LED電視滲透率具備巨大的提升空間。其次汽車和VR市場也具備充分的發力空間。



供給端：產業鏈具備量產優勢，玻璃基方案更具想象空間



Mini LED背光產業鏈脫胎于傳統LED背光產業，是傳統LED背光產業的升級。目前產業鏈上游芯片、中游封裝到下游顯示的相關廠商紛紛布局Mini LED，Mini LED在產能、技術、產品等方面逐步走向成熟，Mini LED量產進程持續加速。

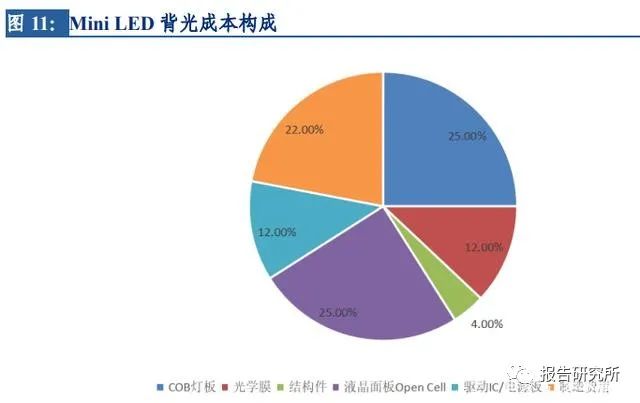

Mini LED的滲透速度主要取決于技術與成本之間的平衡，成本對Mini背光的市場拓展起關鍵作用。Mini背光成本主要取決于：基板成本（分區越多，布線越密可能層數越多）、 芯片成本（分區越多，LED 芯片和驅動芯片越多）、制造成本、良率及未來維護成本等。其中背光基板、制造成本、液晶面板占較高成本比例。

從芯片端來看，目前Mini背光芯片端良率、一致性，和成本管控已基本成熟，仍具有較大成本下探空間，封裝端也向更高效、高良率，低成本的技術拓展。制造端來看，隨著Mini LED產業鏈不斷成熟，出貨量大幅提升帶來的規模效應將有效降低制造成本。從Mini LED芯片端來看，目前芯片廠商加速擴產，產能釋放效應將在2022年逐步顯現。大陸方面，三安光電、華燦光電、兆馳股份、澳洋順昌光電、聚燦光電、乾照光電等公司加大對Mini LED領域的投資，并穩步地推進Mini LED背光相關的擴產計劃；中國臺灣地區方面，以富采為代表的廠商亦紛紛落地針對Mini LED的資本開支計劃。



目前芯片廠商逐步攻克技術難點，芯片效率和良率齊升，上游環節的生產成本有望持續下降。Mini LED芯片降本的核心空間并不完全在于材料和工藝，而是當產業指數級規模增長時，將產品收斂到少數幾個通適化方案，才更容易實現降本目標。此外，封裝端也向更高效、高良率，低成本的技術拓展。隨著訂單量的不斷增長，封裝大廠積極擴產，例如國星光電的南莊吉利產業園項目、瑞豐光電的Mini/Micro LED湖北 生產基地項目、鴻利智匯的Mini LED二期園區等。目前封裝企業Mini LED產能增長率均維持在較高水平。



Mini LED背光成本占整機的20%，而背光燈板又有50%的成本在于PCB。從全球范圍內看，多數PCB廠商已紛紛布局Mini LED PCB基板，包括國內PCB企業如鵬鼎控股、 奧士康、中京電子、勝宏科技等，中國臺灣地區企業欣興、泰鼎、同泰、韓國永豐等。目前國內PCB產業鏈配套相對成熟，具有充分的技術與產能準備，為Mini LED快速增長提供了強大支撐。



按封裝基板材料不同來區分Mini LED的技術路徑，目前Mini LED的技術路徑包括PCB方案和玻璃基方案。其中，PCB是常用的LED基板，具有技術成熟、成本低等優勢，主要由LED產業鏈廠商推廣使用。而玻璃基板是LCD的關鍵物料之一，玻璃基Mini LED則面板廠推廣主導力較強。成本方面，PCB封裝主要運用雙層板，目前以進口為主。未來隨著高端PCB物料的國產化提升，PCB方案的系統成本有望下降。但隨著最終產品分區越多，導致運用的PCB層數越多，也提升整體成本。玻璃基板方案主要是運用光刻技術將線路直接刻在玻璃基板上，其光刻掩膜版等一次性投入成本較高，而規模應用后成本較低。



性能方面，PCB熱導率較低散熱性能較差，且在大尺寸方面容易翹曲變形。而玻璃基具備較高的熱導率和散熱能力。此外，玻璃基平整度更高，相比PCB在芯片轉移技術上更容易突破。玻璃基的劣勢是易碎，相比PCB目前良率較低。應用前景方面，PCB基方案是當前國內廠家的主流技術路徑，被大部分LED廠商采納。而玻璃基方案由于自身成本，性能等優勢，未來將逐步發揮自身的優勢，具備充分市場潛力。
