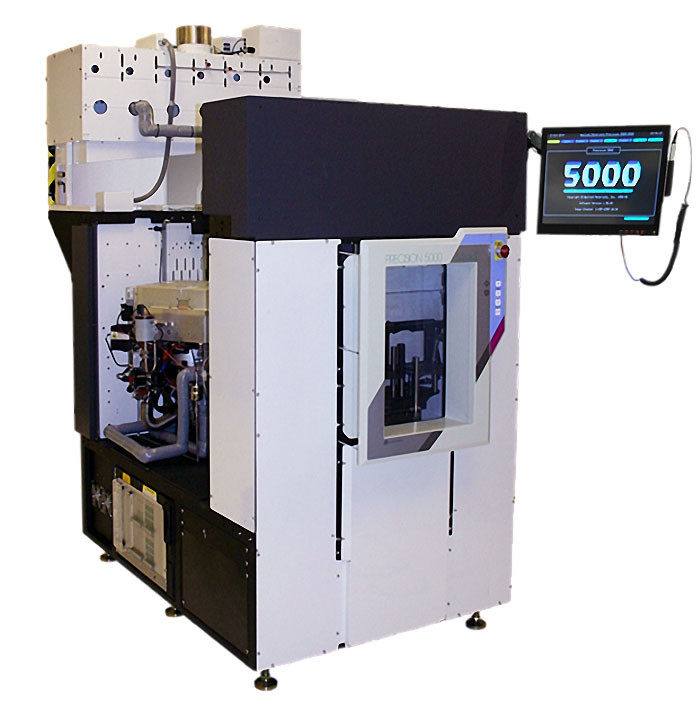

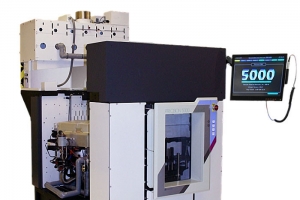

Applied Materials P5000 Introduction
好處：
經生產驗證的解決方案
高吞吐量
應用：
分立器件
微機電系統
光電子學
包裝
高級包裝
過程：
P5000蝕刻
P5000化學氣相沉積
氧化硅
氮化硅
氮氧化物RIE
硅烷氧化物
氮化硅烷
氮氧化物
正硅酸乙酯
特征：
1–4個腔室：通用燈加熱CVD、MxP蝕刻、MxP+蝕刻、eMxP、ASP灰化器、晶圓定向器
大批量生產工具安裝基地
氧化硅和氮化硅的標準工藝
提供75至200毫米晶圓傳送
襯底處理：75mm–200mm SiC、藍寶石、石英、Ge、GaAs、GaN、硅
OEM集團有限公司
雙極陶瓷ESC
透明晶圓
面向工廠自動化的Orienter-GEMS接口
好處：
經驗證的可靠性
更好的過程控制和可重復性=更高的產量
增強的工廠自動化支持
可靠且經生產驗證的介質蝕刻和化學氣相沉積工藝
75mm、100mm、150mm和200mm的卓越價值主張
