技 術 規 格 說 明
一，光刻機 SUSS MA6 ALIGNER 配置
01 設備基本配置:
-設備基于各機械部件、氣動部件、電子器件組合而成。電力 230V-50/60Hz
-平臺由X/Y/Theta 軸手動調節
-WEC 工藝平臺
-手動上下 wafer，單片作業。
-對位視頻信號通過顯示屏顯示。
-曝光應用:可作業 4、6 寸圓片
- 350W 紫外汞燈燈箱
02 對準方式：TSA
- X 方向電機移動，旋轉方向手動
- Y 方向平臺移動
03 曝光光源：350W 汞燈、350W 燈箱控制器
04 光路系統
-冷光鏡 UV400
-聚光透鏡
-前透鏡
-傅里葉鏡
-橢圓球面鏡 UV400HP
05 4 寸 MASK HOLDER ，4 寸 CHUCK
06 曝光模式：soft & hard contact exposures
二、光刻機 SUSS MA6 工藝能力說明
1. 汞燈光強：
量測方式：光強通過 ORCUV-M03A 照度計量測，燈箱配置 350W 汞燈，燈箱開啟穩定后，進行紫外光強測量。設備光照強度：光強在 15mw/cm²左右；
2. 光強均一性：

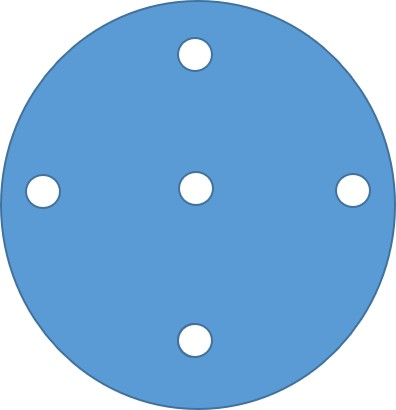

量測方式：使用 ORCUV-M03A 紫外照度計進行量測。測量點如下圖：（5 點）
光強均一性：<±5%；
1. 曝光分辨率：
量測方式：光刻膠AZ 4512 光刻膠 1um 工藝驗證：
驗證條件： 膠厚 1um，烘烤條件為 90 度 3 分鐘（烘箱烘烤），顯影使用 AZ400K 或其配套顯影液。驗證要求：
1、顯影后口尺寸可以滿足 3um
2、套刻精度：1.5um.

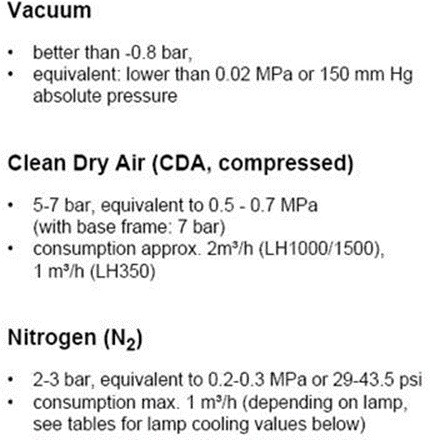

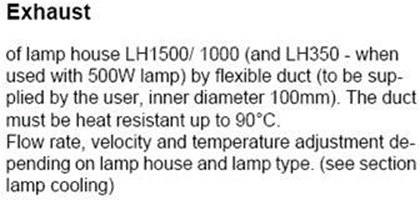

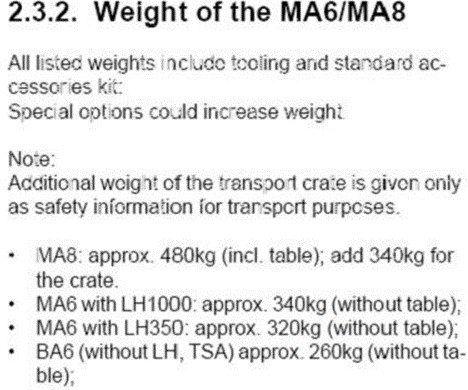

三、SUSS MA6 安裝條件及廠務

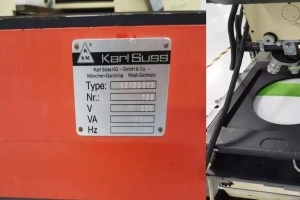

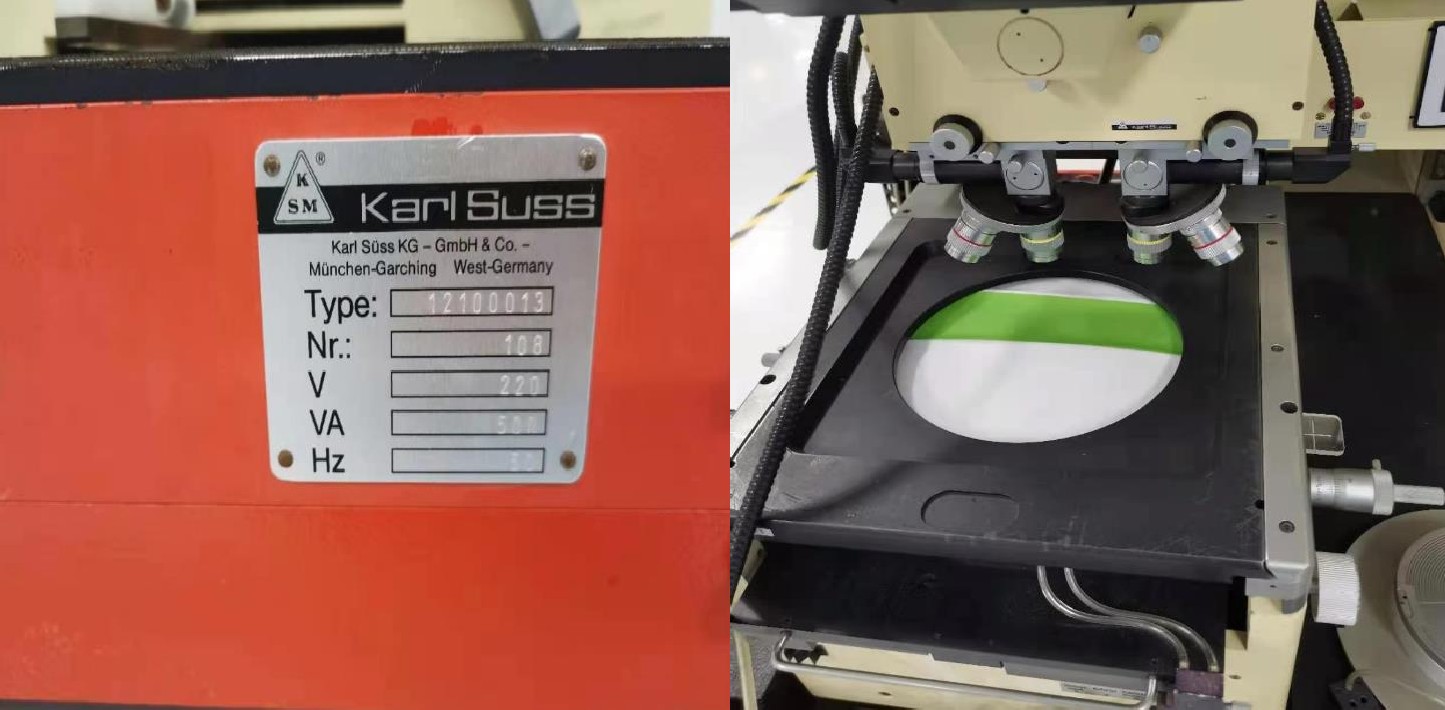

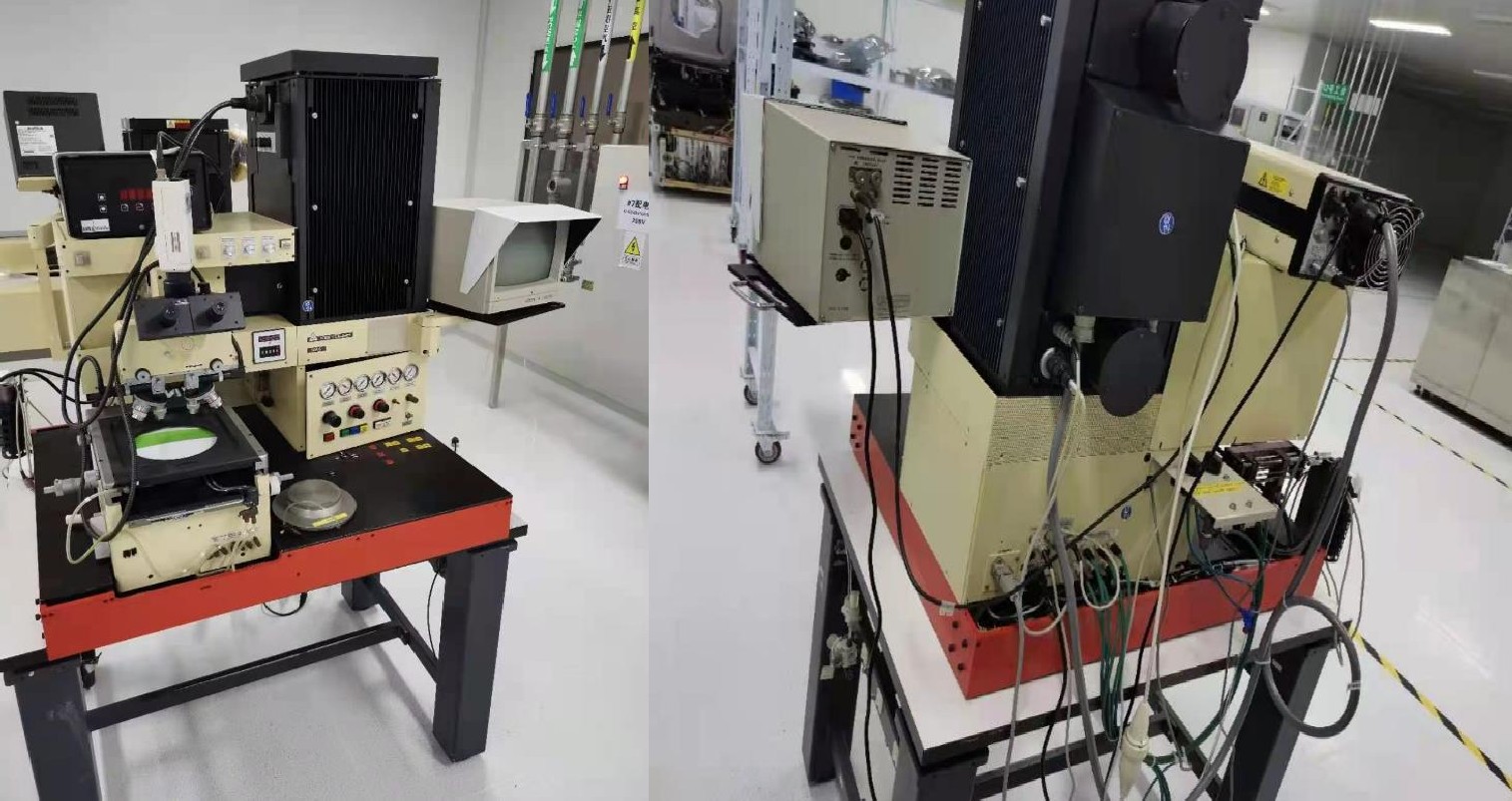

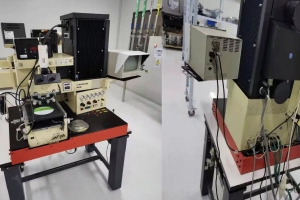

四、銘牌信息及外觀照
